Розподільний пристрій РУ-0,4 кВ

Призначення і область застосування

Розподільний пристрій (РУ) або головний розподільний щит (ГРЩ) призначений для прийому, розподілу та обліку електричної енергії напругою 380 В трифазного змінного струму частотою 50 Гц в мережах з системою заземлення - TN-C, TN-S, TN-CS, для захисту ліній при перевантаженнях і коротких замиканнях.

РУ-0,4 кВ, як правило, розміщується на ТП 6-10 кВ або в безпосередній близькості від неї. Це перша низьковольтна точка розподілу електроенергії після понижуючих силових трансформаторів, яка може використовуватися для побудови всіх типів головних, вторинних і кінцевих низьковольтних розподільних щитів, розрахованих на струми до 4000 A, призначених для застосування в промислових, адміністративних або побутових будівлях.

Основні функції та особливості РУ-0,4 кВ (ГРЩ)

введення і розподіл електричної енергії від ТП;
захист від однофазних і багатофазних коротких замикань;
комерційний облік електроенергії;
контроль електричних параметрів на вводі (вводах);
секціонування збірних шин для забезпечення безпеки обслуговування;
вступні вимикачі - вимикачі навантаження або автоматичні вимикачі (стаціонарні або викатні);
автоматичне введення резерву (АВР) для щитів з декількома вводами;
світлова сигналізація робочого/аварійного стану системи, положення вступних і секційного автоматичних вимикачів;
конструктивне виконання - підлогове;
спосіб обслуговування - одностороннє або двостороннє.

Технічні характеристики ГРЩ

Номінальна напруга - 0,4 кВ;
Номінальний струм - до 4000 А;
Стійкість до імпульсу струму I_pk - до 220 кА;
Стійкість до короткочасних струмів I_cw - до 100 кА;
Комутаційна здатність ввідних автоматичних вимикачів I_cu:
- стандартна 65 ... 100 кА
- підвищена 80 ... 120 кА
Система заземлення відповідно до проекту: TN-C, TN-S, TN-C-S;
Ступінь захисту: IP31 або IP54 згідно з ГОСТ 14254-96.

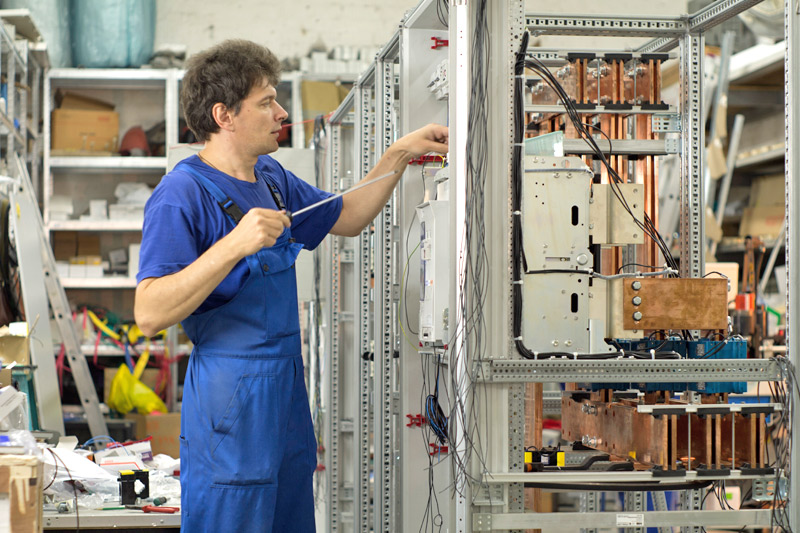

Конструкція ГРЩ (головний розподільний щит)

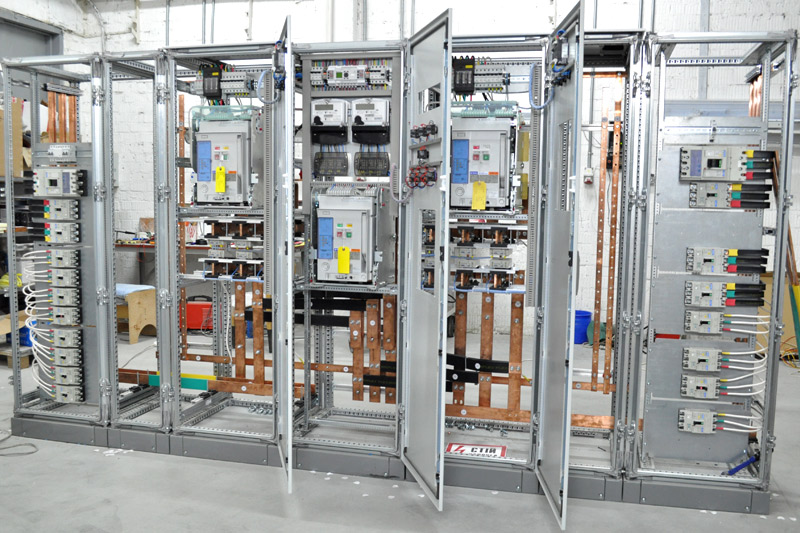

ГРЩ РУ-0,4 кВ складається з набору шаф:

ШНВ - шафа низьковольтна ввідна;
ШНС - шафа низьковольтна секційна (для двотрансформаторних ТП);
ШНФ - шафа низьковольтна фідерна (відходящих ліній).

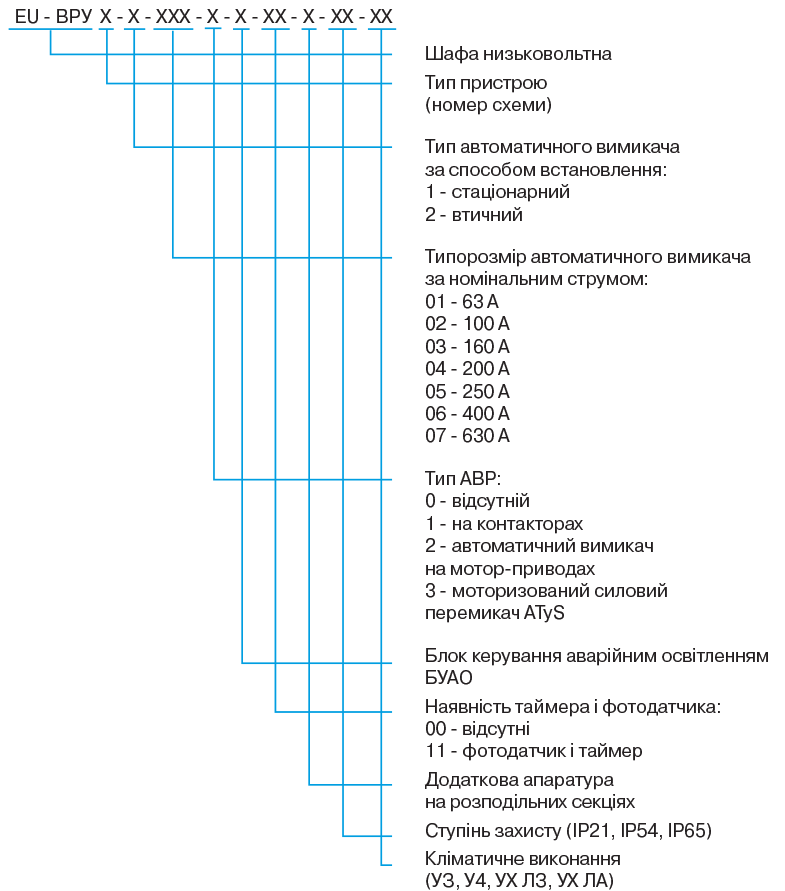

Структура умовного позначення шаф, що входять до складу РУ-0,4 кВ

Приклад розшифровки шафи

EU-ШНВ-3121-У3 - шафа низьковольтна ввідна, з викатним автоматичним вимикачем на номінальний струм 4000 А.

Оформлення замовлення

При замовленні головних розподільних пристроїв (ГРЩ) необхідно надати електричний проект із зазначенням номіналів і типів електричних апаратів, розрахунковий струм КЗ, розміри підстанції (приміщення) де буде встановлюватися РУ-0,4 кВ, вказані місця установки і виходу шин з трансформаторів, спосіб підведення відходять ліній. Кількість і типи шаф ШН, РУ-0,4 кВ, а також типи автоматичних вимикачів визначаються замовником по опитувальних листів.
