Ввідно-розподільний пристрій
Призначення і область застосування
EU-ВРП служить для прийому, розподілу та обліку електричної енергії напругою 380 В трифазного змінного струму частотою 50 Гц в мережах з системою заземлення - TN-C, TN-S, TN-CS, для захисту ліній при перевантаженнях і коротких замиканнях, а також для нечастих (до 6 включень в годину) оперативних включень і відключень електричних мереж і являє собою заземлену металеву шафу захищеного виконання, всередині якої згідно із замовленням може перебувати відповідна апаратура: силові роз'єднувачі, запобіжники, лічильники електроенергії, аварійне введення резерву (АВР), реле контролю фаз, вольтметри і амперметри.
На двері EU-ВРП може виводитися індикація основних параметрів електромережі: напруги, струму, спрацювання захистів, асиметрії по фазах, тощо. Додатково може встановлюватися блок керування освітленням, фотодатчик, таймер.
EU-ВРП, як правило, розміщується в щитових приміщеннях, на об'єктах невеликої потужності, розрахованих на струми до 630 A, призначених для застосування в промислових, адміністративних або побутових будівлях.
Технічні характеристики
- Номінальна робоча напруга: 380/220 В;
- Частота: 50 Гц;
- Номінальний струм збірних шин: до 630 А;
- Стійкість до короткочасних струмів Icw: 6,10,16,25,36,50,70 кА;
- Номінальна напруга ізоляції: 750 В;
- Ввід/вивід: зверху або знизу;
- Система заземлення відповідно до проекту: TN-C, TN-S, TN-C-S;
- Ступінь захисту: IP21, IP54, IP55, IP65 по ГОСТ 14254-96;
Конструкція і склад

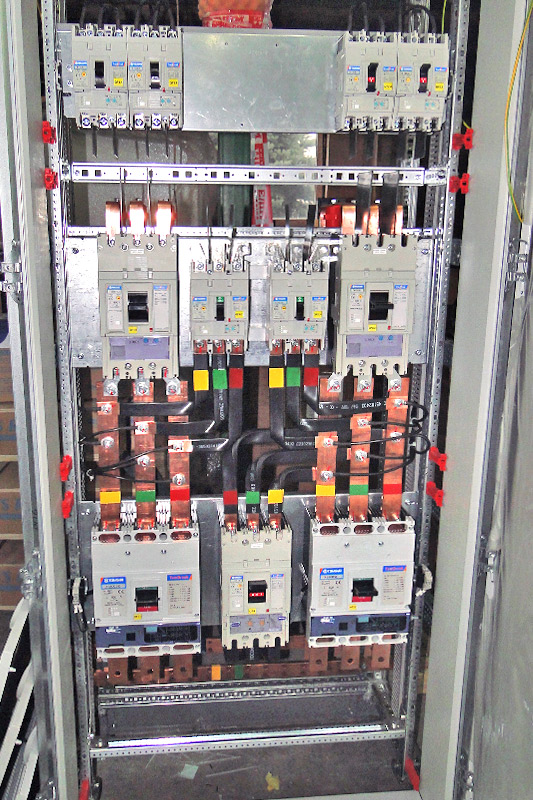

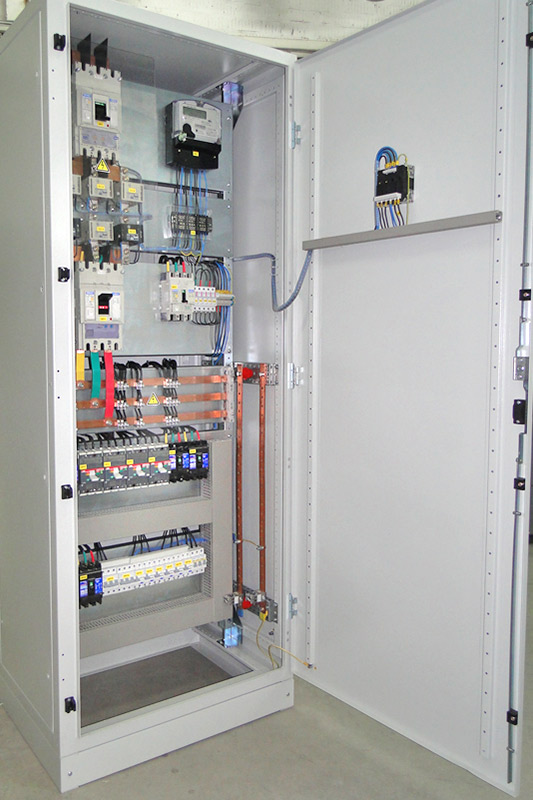

Шафи зібрані в уніфікованих металевих корпусах
EU-ВРП може складатися з наступних робочих вузлів:
- Ввідний;
- Облік електроенергії;
- Автоматичне введення резерву (АВР);
- Розподільчий.
1) Ввідний вузол складається з ввідного відсіку для підключення ввідних кабельних ліній, ввідних комутаційних апаратів.
2) Вузол обліку електроенергії може бути встановлений як всередині EU-ВРП так і зовні, в окремій шафі.
3) АВР служить для комутації в автоматичному режимі споживачів 1-ї категорії.
4) Розподільчий вузол містить апарати захисту ліній, що відходять, простір для підключення кабельних ліній навантаження.
Основні функції
- введення і розподіл електричної енергії;
- захист від однофазних і трифазних коротких замикань;
- комерційний облік електроенергії;
- контроль електричних параметрів на вводі (вводах);
- секціонування збірних шин для забезпечення безпеки обслуговування;
- автоматичне введення резерву (АВР) служить для перемикання, в автоматичному режимі, між вводами на період аварії;
- світлова сигналізація робочого/аварійного стану системи, положення вступних і секційного автоматичних вимикачів.
Типові схеми
EU-ВРП-1: Шафа призначена для підключення від одного джерела живлення. На вводі передбачений силовий роз'єднувач з видимим розривом, стаціонарний автоматичний вимикач. Встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Для розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. струм ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП1-1-630-1-1-11-1-21-У4 | 630 | 2100х800х600 |
| 2 | EU-ВРП1-1-400-1-1-11-2-21-У4 | 400 | 2100х800х600 |
| 3 | EU-ВРП1-1-250-1-1-11-3-21-У4 | 250 | 1400х800х300 |
| 4 | EU-ВРП1-1-200-1-1-11-4-21-У4 | 200 | 1400х800х300 |
| 5 | EU-ВРП1-1-160-1-1-11-5-21-У4 | 160 | 1200х800х300 |
| 6 | EU-ВРП1-1-100-1-1-11-6-21-У4 | 100 | 1000х800х300 |
| 7 | EU-ВРП1-1-063-1-1-11-7-21-У4 | 063 | 700х500х250 |
EU-ВРП-2: Шафа призначена для підключення від двох джерел живлення. На вводі передбачені силові роз'єднувачі з видимим розривом, стаціонарні автоматичні вимикачі з мотор-приводом, які виконують функцію АВР. Встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Для розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. струм ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП2-1-630-1-1-11-1-21-У4 | 630 | 2100х800х600 |
| 2 | EU-ВРП2-1-400-1-1-11-2-21-У4 | 400 | 2100х800х600 |
| 3 | EU-ВРП2-1-250-1-1-11-3-21-У4 | 250 | 2100х600х600 |
| 4 | EU-ВРП2-1-200-1-1-11-4-21-У4 | 200 | 2100х600х600 |
| 5 | EU-ВРП2-1-160-1-1-11-5-21-У4 | 160 | 2100х600х600 |
| 6 | EU-ВРП2-1-100-1-1-11-6-21-У4 | 100 | 2100х600х600 |
| 7 | EU-ВРП2-1-063-1-1-11-7-21-У4 | 063 | 2100х800х300 |
EU-ВРП-3: Шафа призначена для підключення від двох джерел живлення. На вводі передбачений силовий перемикач навантаження, стаціонарний автоматичний вимикач. Встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Для розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. ток ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП3-1-630-1-1-11-1-21-У4 | 630 | 2100х800х600 |
| 2 | EU-ВРП3-1-400-1-1-11-2-21-У4 | 400 | 2100х800х600 |
| 3 | EU-ВРП3-1-250-1-1-11-3-21-У4 | 250 | 1400х800х300 |
| 4 | EU-ВРП3-1-200-1-1-11-4-21-У4 | 200 | 1400х800х300 |
| 5 | EU-ВРП3-1-160-1-1-11-5-21-У4 | 160 | 1200х800х300 |
| 6 | EU-ВРП3-1-100-1-1-11-6-21-У4 | 100 | 1000х600х250 |
| 7 | EU-ВРП3-1-063-1-1-11-7-21-У4 | 063 | 700х700х250 |
EU-ВРП-4: Шафа призначена для підключення від двох джерел живлення. На вводі передбачені силові роз'єднувачі з видимим розривом. Для рівномірного завантаження за двох вводів і безперебійної роботи споживачів 2 секцій за 1-ю категорією встановлюється АВР з секційним вимикачем. АВР реалізується на трьох автоматичних вимикачах з мотор-приводами. Після ввідних автоматичних вимикачів встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Розподільна частина побудована на 2 секціях. На лініях розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. струм ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП4-1-630-1-1-11-1-21-У4 | 630 | 2100х1600х600 |
| 2 | EU-ВРП4-1-400-1-1-11-2-21-У4 | 400 | 2100х1600х600 |
| 3 | EU-ВРП4-1-250-1-1-11-3-21-У4 | 250 | 2100х800х600 |
| 4 | EU-ВРП4-1-200-1-1-11-4-21-У4 | 200 | 2100х800х600 |
| 5 | EU-ВРП4-1-160-1-1-11-5-21-У4 | 160 | 2100х800х600 |
| 6 | EU-ВРП4-1-100-1-1-11-6-21-У4 | 100 | 2100х600х600 |
| 7 | EU-ВРП4-1-063-1-1-11-7-21-У4 | 063 | 2100х600х600 |
EU-ВРП-5: Шафа призначена для підключення від двох джерел живлення. На вводі передбачені силові перемикачі навантаження. Вони забезпечують можливість перемикання навантаження з вводу 1 на ввід 2 і навпаки кваліфікованим персоналом. Перемикачі навантаження виконують функцію рівномірного завантаження двох вводів. Кожна секція навантаження захищена автоматичним вимикачем. Після ввідних автоматичних вимикачів встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Розподільна частина побудована на 2 секціях. На лініях розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. струм ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП5-1-630-1-1-11-1-21-У4 | 630 | 2100х1600х600 |
| 2 | EU-ВРП5-1-400-1-1-11-2-21-У4 | 400 | 2100х1200х600 |
| 3 | EU-ВРП5-1-250-1-1-11-3-21-У4 | 250 | 2100х800х600 |
| 4 | EU-ВРП5-1-200-1-1-11-4-21-У4 | 200 | 2100х800х600 |
| 5 | EU-ВРП5-1-160-1-1-11-5-21-У4 | 160 | 2100х800х600 |
| 6 | EU-ВРП5-1-100-1-1-11-6-21-У4 | 100 | 2100х600х600 |
| 7 | EU-ВРП5-1-063-1-1-11-7-21-У4 | 063 | 2100х600х600 |
EU-ВРП-6: Шафа призначена для підключення від двох джерел живлення. На вводі передбачені силові роз'єднувачі з видимим розривом. Для рівномірного завантаження за двома вводів, безперебійної та незалежної роботи споживачів 2 секцій за 1-ю категорією встановлюється два АВР. Конструкція АВР реалізується на чотирьох автоматичних вимикачах з мотор-приводами з механічним і електричним блокуваннями від можливих замикань двох входів між собою. Після ввідних автоматичних вимикачів встановлюється вузол комерційного обліку. Встановлені індикатори наявності напруги на вводі і датчики розподілу навантаження по фазах, рівень напруги в мережі. Розподільна частина побудована на 2 секціях. На лініях розподілу встановлюються автоматичні вимикачі.
| № | Тип шафи EU-ВРП | Ном. струм ввідних автом. викл. | Розмір шафи (ВxШxГ), мм |
|---|---|---|---|
| 1 | EU-ВРП6-1-630-1-1-11-1-21-У4 | 630 | 2100х1600х600 |
| 2 | EU-ВРП6-1-400-1-1-11-2-21-У4 | 400 | 2100х1600х600 |
| 3 | EU-ВРП6-1-250-1-1-11-3-21-У4 | 250 | 2100х1200х600 |
| 4 | EU-ВРП6-1-200-1-1-11-4-21-У4 | 200 | 2100х1200х600 |
| 5 | EU-ВРП6-1-160-1-1-11-5-21-У4 | 160 | 2100х800х600 |
| 6 | EU-ВРП6-1-100-1-1-11-6-21-У4 | 100 | 2100х800х600 |
| 7 | EU-ВРП6-1-063-1-1-11-7-21-У4 | 063 | 2100х800х600 |
Структура умовного позначення
Х - наявність додаткової апаратури на розподільних секціях:
0 - відсутня
Можлива стандартна компоновка секції шин.
1 - з групами 1х400А, 2x250А, 2х100А з 3-фазними автоматичними вимикачами;
2 - з групами 1x250А, 2х100А, 2х63А, 2х40А з 3-фазними автоматичними вимикачами;
3 - з групами 1x160А, 2х100А, 2х63А, 3х40А, 3х25А з 3-фазними автоматичними вимикачами;
4 - з групами 2х100А, 2х63А, 2х40А, 3х25А з 3-фазними автоматичними вимикачами;
5 - з групами 1x80А, 1х63А, 2х40А, 3х25А з 3-фазними автоматичними вимикачами;
6 - з групами 1x63А, 2х40А, 4х25А з 3-фазними автоматичними вимикачами;
7 - з групами 1х40А, 2x25А, 3х16А, 2х10А, 3х6А з 3-фазними автоматичними вимикачами.
Всі апарати до 63 А приймаються модульного типу з характеристикою «С». При наявності 2 секцій комплектація автоматичними вимикачами виробляється симетрично.
Приклад розшифровки шафи
EU-ВРП5-1-400-0-1-11-21-У4 - ввідно-розподільчий пристрій, на 2 вводи зі стаціонарними автоматичними вимикачами 400 А, без АВР, має БУАО, встановлений таймер, в комплекті йде фотодатчик, ступінь захисту IP21. Для роботи в приміщеннях з штучно регульованим мікрокліматом, наприклад: в закритих обігріваються і вентильованих виробничих та приміщеннях з хорошою вентиляцією.
Оформлення замовлення
При замовленні ввідно-розподільних пристроїв необхідно:
- записати шифр пристрою, що замовляється;
- заповнити опитувальний лист;
- вказати розміри приміщення для монтажу ВРП;
- вказати номінали апаратів захисту на лініях, що відходять;
або надати однолінійну або принципову схему пристрою з зазначеним номіналів і типів електричних апаратів, розрахунковий струм КЗ, розміри приміщення під установку ВРП. Вказати місця введення/виведення шин або кабельних ліній, спосіб підведення/відведення відхідних ліній.
