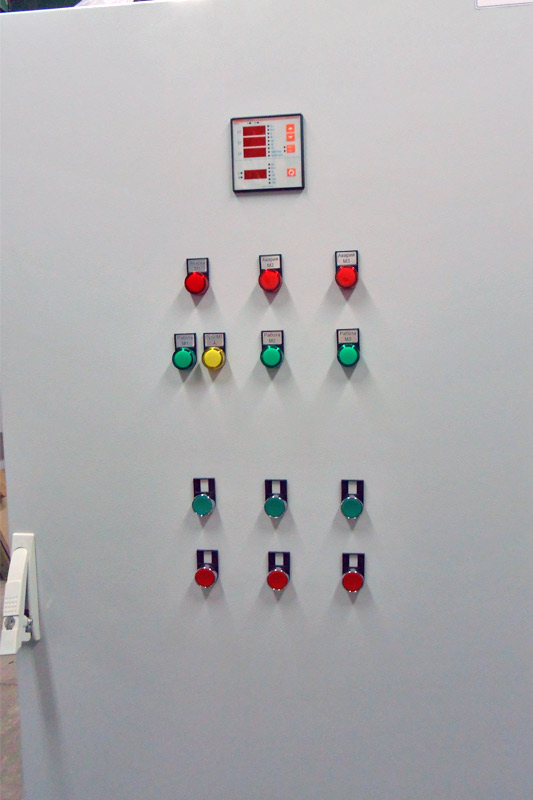

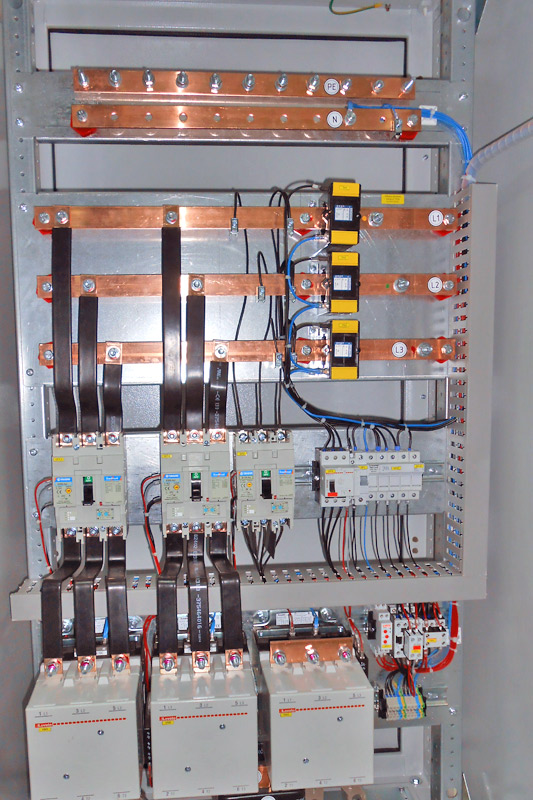

Щит керування двигуном

Призначення

Щит керування двигуном (аналог Я5000) призначені для керування асинхронними двигунами з короткозамкненим ротором потужністю до 75 кВт в категорії застосування АС-3 (пуск і відключення обертового електродвигуна), а також для сигналізації і захисту асинхронних двигунів з короткозамкненим ротором. Можливе застосування для короткочасного і повторно-короткочасного режимів, але в категорії АС-3.

Умови експлуатації

  1. У частині впливу кліматичних факторів зовнішнього середовища - кліматичне виконання УХЛ, категорія розміщення 4 згідно з ГОСТ 15150:
    • температура навколишнього повітря від +1 до +35 °С;
    • відносна вологість повітря до 80% при +25 °С.
  2. Висота над рівнем моря - не більше 2000 м.
  3. Навколишнє середовище - вибухонебезпечне, що не містить струмопровідного пилу в концентраціях, що знижують параметри щитів у недоступимих межах, агресивних газів і пари в концентраціях, що руйнують метал і ізоляцію.
  4. Робоче положення вертикальне, допускається відхилення до 5 ° в будь-який бік.

Технічні характеристики

  • Номінальна напруга:
    • силових кіл: ~380/220 В
    • кіл керування: ~220 В; ~380 В
  • Номінальна частота: 50 Гц
  • Номінальна напруга ізоляції: 660 В
  • Номінальний струм: 0,6-160 А
  • Ступінь захисту згідно з ГОСТ 14254-96: IP32; IP54
  • Кліматичне виконання згідно з ГОСТ 15150-69: УХЛ4
  • Тип системи заземлення: TN-C

При замовленні необхідно вказувати:

  1. позначення типу пристрою у відповідності зі структурою умовного позначення;
  2. ступінь захисту згідно з ГОСТ 14254-96.
