SOCOMEC STATYS — оптимальне резервування електроживлення

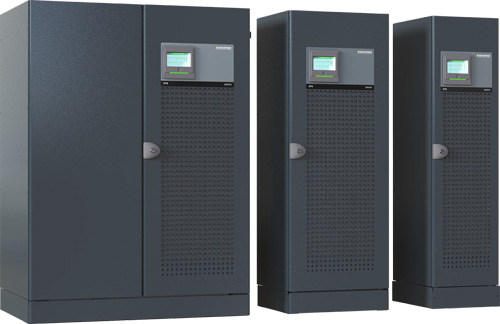

STATYS Cabinet — це система статичного перемикання (STS), яка забезпечує оптимальне резервування електроживлення для критичних навантажень у діапазоні від 200 до 1600 А (з модулем Catcher — до 1800 А).
Відповідність стандартам
✔ IEC 62310-1
✔ IEC 62310-2
✔ IEC 60529
✔ CE
✔ UKCA
Сфери застосування
✔ Центри обробки даних (Data Centers)
✔ Заклади охорони здоров’я
✔ Інфраструктура і транспорт
✔ Промислові об’єкти
✔ Комерційне і цивільне будівництво
Опис системи
Інтелектуальна система STS STATYS Cabinet призначена для підвищення доступності електроживлення шляхом автоматичного перемикання навантаження на альтернативне джерело у разі виходу параметрів основного джерела за встановлені межі.
Система забезпечує максимальний захист від:
✔ відмов основного джерела живлення
✔ збоїв у розподільчих мережах вище за рівнем підключення
✔ несправностей обладнання
✔ помилок оператора
Переваги
Система STATYS Cabinet розроблена для забезпечення найвищого рівня доступності електроживлення та усунення традиційних точок відмови завдяки:
✔ Подвійному резервованому електронному джерелу живлення (4×)
✔ Резервуванню мікроконтролера, включно з журналом подій та налаштуваннями, з фізичним розділенням для підвищення безпеки
✔ Драйверам SCR з незалежними та резервними джерелами живлення, включно з функцією виявлення несправностей тиристорів (SCR)
✔ Функції Automatic Hold, яка гарантує безперервність живлення навіть у разі внутрішніх несправностей системи
✔ Резервованій системі охолодження з контролем відмови вентиляторів
✔ Розділенню ключових функцій для запобігання поширенню внутрішніх несправностей
Архітектурна гнучкість
Система STATYS Cabinet дозволяє реалізувати резервовану архітектуру електроживлення, підвищуючи доступність живлення і гнучкість керування розподілом енергії:
✔ Сумісність з усіма архітектурами розподілу електроживлення, включно з Catcher
✔ Виконання у 3- або 4-провідній схемі, з нейтраллю чи без неї
✔ Гнучке цифрове керування, адаптоване до різних експлуатаційних та електричних умов
✔ Керування синхронізованими та несинхронізованими джерелами живлення відповідно до специфіки навантаження
✔ Сумісність з нелінійними навантаженнями
Удосконалене керування комутацією трансформаторів (ATSM)
ATSM (Advanced Transformer Switching Management) — це запатентований метод перемикання Socomec для керування індукційними навантаженнями, розташованими на нижчих рівнях розподілу енергії, зокрема трансформаторами у складі PDU.
Функція обмежує пускові струми, що виникають під час перемикання джерела живлення на індукційне навантаження. Завдяки спеціальному керуванню фазною послідовністю ATSM захищає установку від високих перехідних перенапруг, які можуть спричинити спрацьовування захистів під час перемикання навантаження.
Загальні характеристики
✔ Інтелектуальна та гнучка система перемикання з можливістю налаштування під тип навантаження
✔ Сумісність із синхронізованими та несинхронізованими джерелами (налаштовуваний допуск синхронізації та алгоритми перемикання)
✔ Вбудована функція ATSM
✔ Виявлення аварійного струму на виході
✔ Внутрішня CAN-шина
✔ Подвійний сервісний байпас
✔ Вбудовані перемикачі вводу, виводу та сервісного байпаса
| Номінальний струм, А | 200 | 300 | 400 | 600 | 630 | 800 | 1000 | 1250 | 1400 | 1600 |
| Електричні характеристики | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номінальна напруга, В | 208–220 / 380–415 / 440 | |||||||||
| Несинхронізоване керування джерелами | до ±180° (без обмежень) | |||||||||
| Частота | 50 або 60 Гц (±5 Гц, налаштовується) | |||||||||
| Кількість фаз | З+N або 3+PE | |||||||||
| Кількість полюсів перемикання | 3 або 4 | |||||||||
| Сервісний байпас | вбудований | |||||||||
| Перевантаження | 150 % — протягом 2 хв; 110 % — протягом 60 хв(1) | |||||||||
| ККД | до 99% | |||||||||
| Допустимий коефіцієнт потужності | без обмежень | |||||||||
| Умови експлуатації | ||||||||||
| Робоча температура | від 0 °C до +40 °C | |||||||||
| Відносна вологість | до 95 %, без конденсації | |||||||||
| Максимальна висота над рівнем моря | 1000 м без зниження характеристик | |||||||||
| Рівень шуму на відстані 1 м (ISO 3746) | ≤ 70 дБА / ≤ 84 дБА | |||||||||
| Стандарти | ||||||||||
| Безпека | IEC 62310, IEC 60529 | |||||||||
| ЕМС | клас C2 (IEC 62310-2) | |||||||||
| Декларація відповідності | CE, RCM (E2376), UKCA | |||||||||
| Ступінь захисту | IP20 | |||||||||
| Габарити і маса | ||||||||||
| Номінальний струм, А | 200 | 300 | 400 | 600 | 630 | 800 | 1000 | 1250 | 1400 | 1600 |
| Габарити (Ш × Г × В), мм(2): | 500 × 600 × 1930 | 700 × 600 × 1930 | 1400 × 950 × 1930 | 2010 × 815 × 1955 | ||||||
| Маса, кг | 195 | 270 | 345 | 685 | 1200 | |||||
(1) Лише для 630 А: 150 % протягом 1 хвилини , 105 % протягом 60 хвилин.
(2) Глибина не включає ручки (+ 40 мм).
