Основні елементи шинопровода

Шинопровод - це конструктор. Дається набір «кубиків» з яких ви збираєте практично будь-яку «фігуру» (конфігурацію системи).

Подивимося на які основні елементи ділить шинопровод. Секція шинопровода - елемент лінії шинопровода разом з шинами, їх опорами і ізоляцією, зовнішньою оболонкою і всіма пристроями для кріплення і з'єднання з іншими секціями, з місцями для приєднання відгалужувальних пристроїв або без них.

Секції шинопровода можуть бути різної геометричної форми, наприклад, прямі, кутові, Т-образні або хрестоподібні.

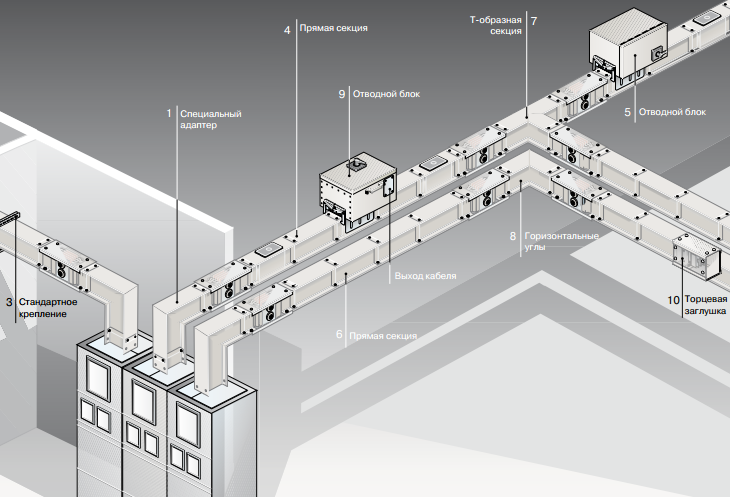

Основні елементи шинопровода:

• Пряма секція шинопровода
• Кутова секція шинопровода
• Z-образна секція шинопровода
• Т-подібна секція шинопровода
• Секція зміни напрямку зі зміщенням
• Хрестоподібна секція шинопровода

Всі перераховані вище секції можуть бути стандартні (довжина, кут повороту) або зроблені по вашим розмірам (довжина, кут повороту).

Секція шинопровода, що має місця для приєднання відгалужувальних пристроїв - секція, сконструйована таким чином, що відгалужувальні пристрої можуть встановлюватися в одній або декількох точках, передбачених виробником. Приєднання відгалужувальних пристроїв до шинопроводи здійснюють з відключенням або без відключення шинопровода від джерела живлення.

Секція шинопровода, що має місця для приєднання відгалужувальних пристроїв тролейного типу - секція, яка передбачає використання відгалужувальних пристроїв роликового або щіткового типу.

Перехідна секція шинопровода - секція, призначена для з'єднання двох секцій однієї лінії, але різного типу або з різними значеннями номінального струму.

Компенсаційна секція шинопровода - секція, яка припускає можливість певного переміщення шинопровода в осьовому напрямку, наприклад, при тепловому розширенні.

Секція транспозиції фаз шинопровода - секція, призначена для зміни відносного положення фазних провідників з метою урівноваження індуктивних опорів або транспозиції фаз (наприклад, L1 - L2 - L3 - N на N - L3 - L2 - L1).

Гнучка секція шинопровода - секція з провідниками і оболонками, що допускають вигин під час установки.

Приєднувальна секція шинопровода - секція, яка служить в якості вхідного блоку для приєднання шинопровода до джерела живлення. Приєднання до джерела живлення може здійснюватися як з відключенням, так і без відключення джерела живлення.

Є ще додаткові аксесуари: протипожежні бар'єри, торцеві заглушки, горизонтальний і вертикальний кріплення, апаратні коробки. Про них я розповім далі у відповідних розділах.
